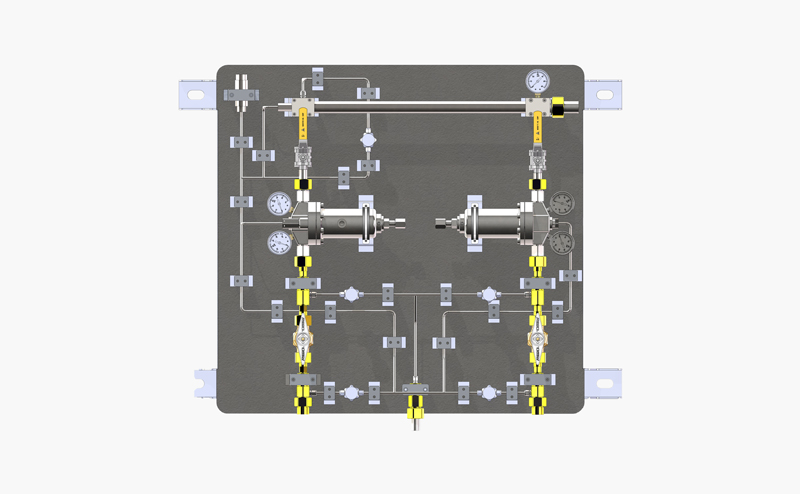

BKH-510型双路单级调压

BKH-510型双路单级调压

设计输入压力:40MPa

输出压力调节:0-1.4Mpa\0-2.0Mpa\0-6.0Mpa

高压氢气二级调压撬装系统是集氢气高压金属软管,氢气一级调压阀、氢气二级减压、管路及附属阀门等设计于一体,结构紧凑、移动灵活、供气迅速;系统安全稳定,使用方便:特别适用氢气使用的工业用户。所有功能元件集成于橇座上,整个系统占地面积小,制造周期短,现场安装方便快捷;整个系统的设计、制造、检测、调试及售后服务由专业制造商完成,可靠便捷。现在场安装工作量少,只有进出口管道连接以及外部电气的连接,操作维护方便,使用安全可靠。

如有任何定制需求、操作疑问或故障咨询,请致电或在线留言联系我们。

技术指标
型号BKH-510适用介质氢气、氦气、氮气、氧气,二氧化碳、氩气等
设计输入压力40MPa调压输出压力调节范围0-1.4Mpa
0-2.0Mpa
0-6.0Mpa
最大输出流量200Nm³/h,500Nm³/h,1000Nm³/h,2500Nm³/h高压过滤器精度10μm
结构型式双路单级减压进气螺纹形式(1)、1-11.5 NPSM L.H
(2)、W21.8-14 L.H
主要产品特点

高精度过滤器,过滤精度可达3um,其操作简单、安全、有效。

进口高压截止阀和低压球阀,亦可根据用户要求选择。

易于安装的紧凑设计,维修方便。

出厂前均经过严格的气密试验,保证用户安全供气。

集成过滤器,集成安全阀。

结构采用双级减压型式,可满足20KPa-100KPa的应用场景要求。

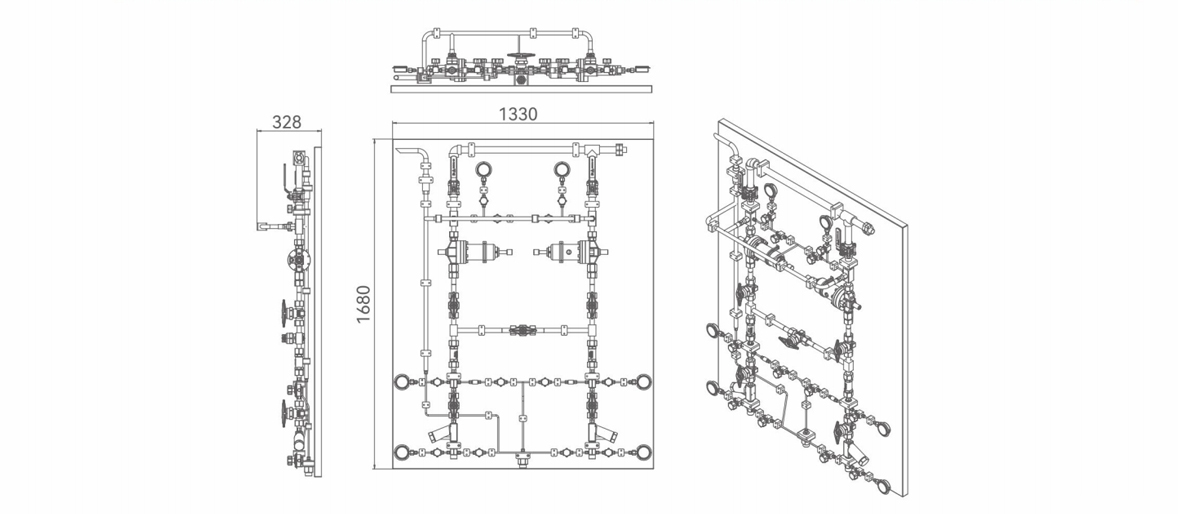

尺寸参数

尺寸参数
